閘閥和電動執行機構力矩如何匹配呢

[ 2022-12-20 ]

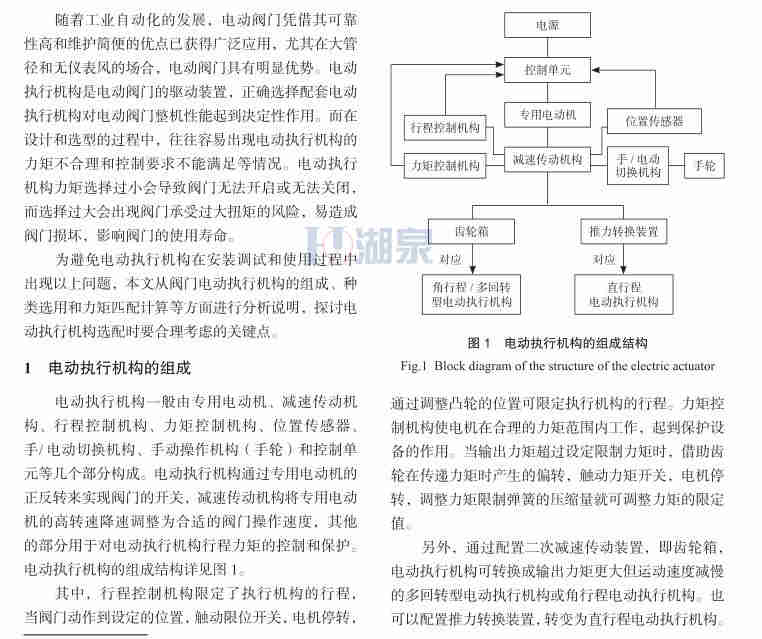

閘閥和電動執行機構力矩如何匹配呢？操作推力閥門電動執行機構的主機結構有兩種：一種是不配置推力盤，直接輸出力矩;另一種是配置推力盤，輸出力矩通過推力盤中的閥桿螺母轉換為輸出推力。

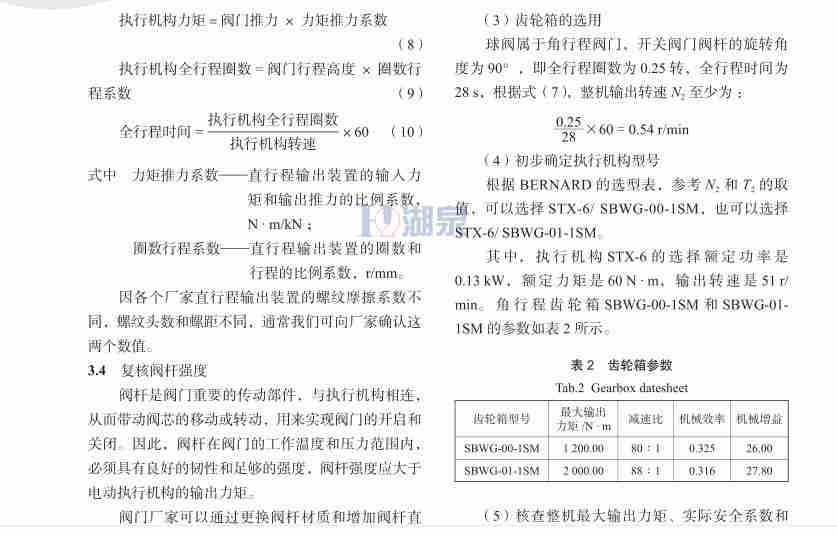

輸出軸轉動圈數閥門電動執行機構輸出軸轉動圈數的多少與閥門的公稱通徑、閥桿螺距、螺紋頭數有關，要按M=H/ZS計算(M為電動裝置應滿足的總轉動圈數，H為閥門開啟高度，S為閥桿傳動螺紋螺距，Z為閥桿螺紋頭數)。

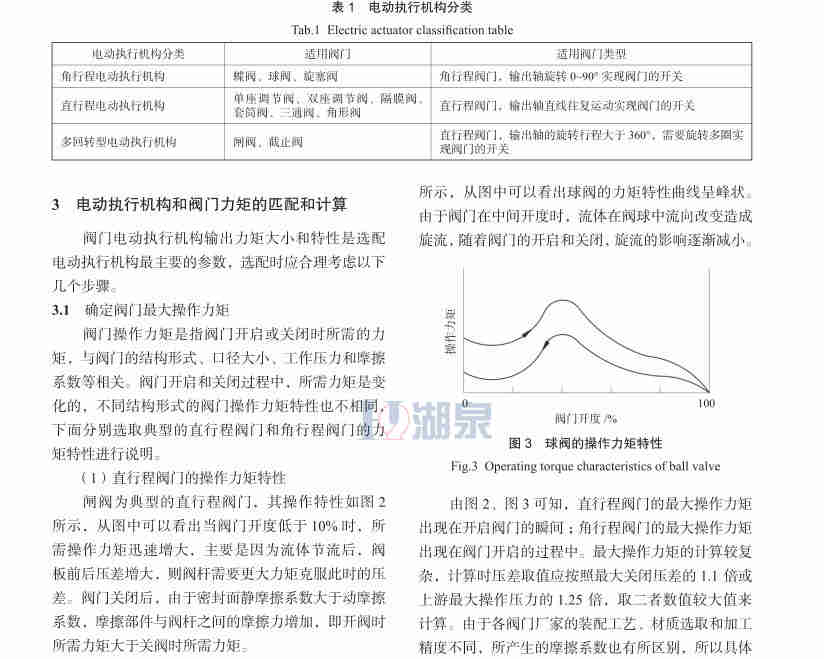

1、角行程電動執行器（轉角<360度）；電動執行器輸出軸的轉動小于一周，即小于360度，通常為90度就實現閥門的啟閉過程控制。此類電動執行器根據安裝接口方式的不同又分為直連式、底座曲柄式兩種。a)直連式：是指電動執行器輸出軸與閥桿直連安裝的形式。b)底座曲柄式：是指輸出軸通過曲柄與閥桿連接的形式。此類電動執行器適用于蝶閥、球閥、旋塞閥等。
2、多回轉電動執行器(轉角>360度)；此類電動執行器適用于閘閥、截止閥等。
3、直行程電動執行器(直線運動)；此類電動執行器適用于單座調節閥、雙座調節閥等。

根據使用環境和防爆等級要求，閥門的電動裝置可分為普通型、戶外型、隔爆型、戶外隔爆型等。
根據閥門所需的扭力確定電動裝置的輸出扭力。
閥門啟閉所需的扭力決定著電動裝置選擇多大的輸出扭力，一般由使用者提出或閥門廠家自行選配，做為執行器廠家只對執行器的輸出扭力負責，閥門正常啟閉所需的扭力由閥門口徑大小、工作壓力等因素決定，但因閥門廠家加工精度、裝配工藝有所區別，所以不同廠家生產的同規格閥門所需扭力也有所區別，即使是同個閥門廠家生產的同規格閥門扭力也有所差別，當選型時執行器的扭力選擇太小就會造成無法正常啟閉閥門，因此電動裝置必需選擇一個合理的扭力范圍。
